[김영한 스프링] 18. 스프링 MVC 구조 이해 - 전체 구조 & 핸들러 매핑과 핸들러 어댑터 & 뷰 리졸버

스프링 MVC 전체 구조

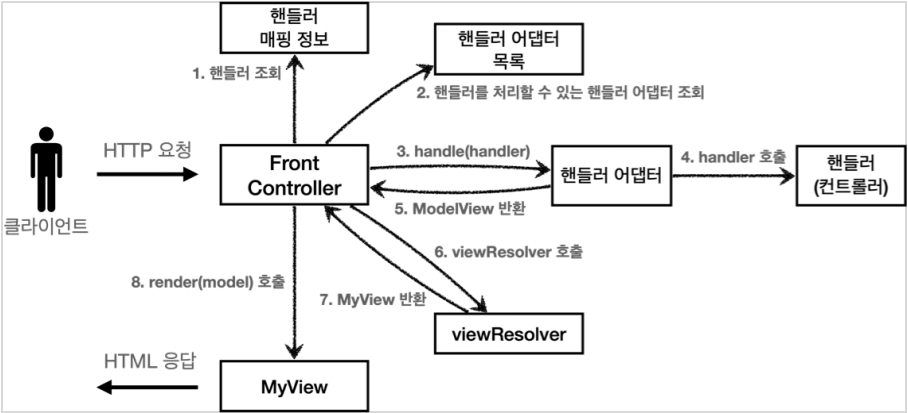

직접 만든 MVC 프레임워크 구조





SpringMVC 구조





직접 만든 프레임워크 스프링 MVC 비교

• FrontController DispatcherServlet
• handlerMappingMap HandlerMapping
• MyHandlerAdapter HandlerAdapter
• ModelView ModelAndView
• viewResolver ViewResolver
• MyView View





DispatcherServlet 구조 살펴보기

org.springframework.web.servlet.DispatcherServlet

스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있다.

스프링 MVC의 프론트 컨트롤러가 바로 디스패처 서블릿(DispatcherServlet)이다.

그리고 이 디스패처 서블릿이 바로 스프링 MVC의 핵심이다.





DispacherServlet 서블릿 등록

• DispacherServlet도 부모 클래스에서 HttpServlet을 상속받아서 사용하고, 서블릿으로 동작한다.
  • DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
• 스프링 부트는 DispacherServlet을 서블릿으로 자동으로 등록하면서 모든 경로(urlPatterns="/")에 대해서 매핑한다.
  • 참고 : 더 자세한 경로가 우선순위가 높다. 그래서 기존에 등록한 서블릿도 함께 동작한다.





요청 흐름

• 서블릿이 호출되면 HttpServlet이 제공하는 serivce()가 호출된다.
• 스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에서 service()를 오버라이드 해두었다.
• FrameworkServlet.service()를 시작으로 여러 메서드가 호출되면서 DispacherServlet.doDispatch()가 호출된다.





DispacherServlet.doDispatch()

protected void doDispatch(HttpServletRequest request, HttpServletResponse
response) throws Exception {

    HttpServletRequest processedRequest = request;
    HandlerExecutionChain mappedHandler = null;
    ModelAndView mv = null;

    // 1. 핸들러 조회
    mappedHandler = getHandler(processedRequest);
    if (mappedHandler == null) {
        noHandlerFound(processedRequest, response);
        return;
    }

    // 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {// 뷰 렌더링 호출

    render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {

    View view;
    String viewName = mv.getViewName();

    // 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
    view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

    // 8. 뷰 렌더링
    view.render(mv.getModelInternal(), request, response);
}





Spring MVC 구조

동작 순서

• 1. 핸들러 조회 : 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
• 2. 핸들러 어댑터 조회 : 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
• 3. 핸들러 어댑터 실행 : 핸들러 어댑터를 실행한다.
• 4. 핸들러 실행 : 핸들러 어댑터가 실제 핸들러를 실행한다.
• 5. ModelAndView 반환 : 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
• 6. viewResolver 호출 : 뷰 리졸버를 찾고 실행한다.
  • JSP의 경우 : InternalResourceViewResolver가 자동 등록되고, 사용된다.
• 7. View 반환 : 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.
  • JSP의 경우 InternalResourceView(JstlView)를 반환하는데, 내부에 forward() 로직이 있다.
• 8. 뷰 렌더링 : 뷰를 통해서 뷰를 렌더링 한다.





인터페이스 살펴보기

• 스프링 MVC의 큰 강점은 DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점이다. 지금까지 설명한 대부분을 확장 가능할 수 있게 인터페이스로 제공한다.
• 이 인터페이스들만 구현해서 DispatcherServlet에 등록하면 여러분만의 컨트롤러를 만들 수도 있다.





주요 인터페이스 목록

• 핸들러 매핑 : org.springframework.web.servlet.HandlerMapping
• 핸들러 어댑터 : org.springframework.web.servlet.HandlerAdapter
• 뷰 리졸버 : org.springframework.web.servlet.ViewResolver
• 뷰 : org.springframework.web.servlet.View





핸들러 매핑과 핸들러 어댑터



Controller 인터페이스

과거 버전 스프링 컨트롤러

org.springframework.web.servlet.mvc.Controller

public interface Controller {
    ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception;
}



참고
Controller 인터페이스는 @Controller 애노테이션과는 전혀 다르다.

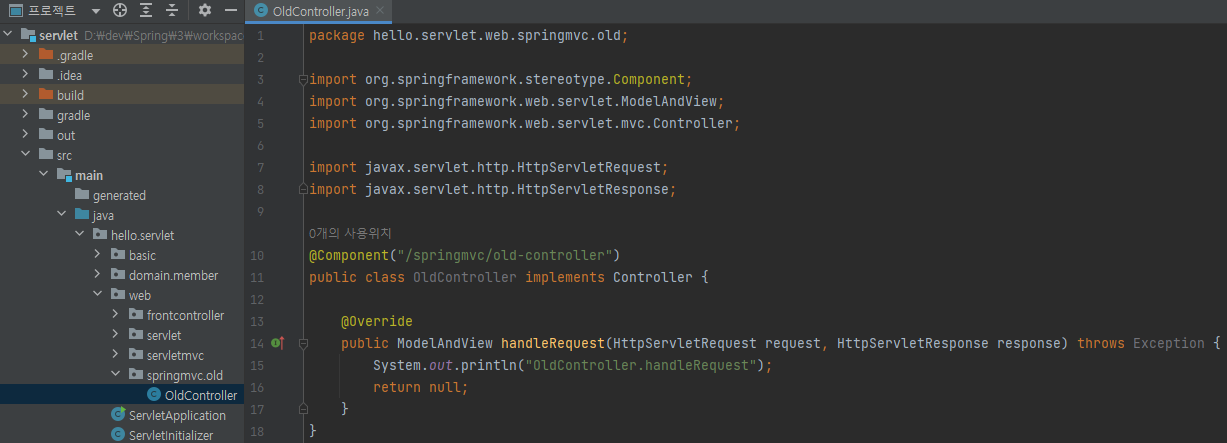

OldController

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Component("/springmvc/old-controller")
public class OldController implements Controller {

    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        System.out.println("OldController.handleRequest");
        return null;
    }
}

main/java/hello.servlet/web/springmvc/old/OldController 생성



• @Component : 이 컨트롤러는 /springmvc/old-controller라는 이름의 스프링 빈으로 등록되었다.
• 빈의 이름으로 URL을 매핑할 것이다.





실행

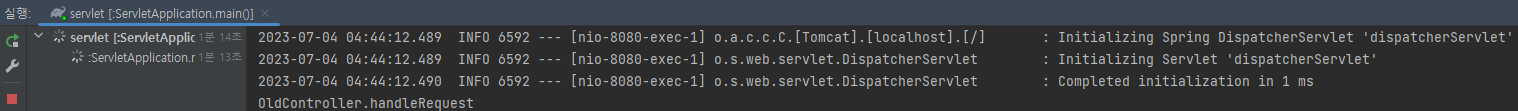

결과





스프링 MVC 구조

이 컨트롤러가 호출되려면 다음 2가지가 필요하다.



• HandlerMapping(핸들러 매핑)
  • 핸들러 매핑에서 이 컨트롤러를 찾을 수 있어야 한다.
  • 예) 스프링 빈의 이름으로 핸들러를 찾을 수 있는 핸들러 매핑이 필요하다.
• HandlerAdapter(핸들러 어댑터)
  • 핸들러 매핑을 통해서 찾은 핸들러를 실행할 수 있는 핸들러 어댑터가 필요하다.
  • 예) Controller 인터페이스를 실행할 수 있는 핸들러 어댑터를 찾고 실행해야 한다.



스프링은 이미 필요한 핸들러 매핑과 핸들러 어댑터를 대부분 구현해 두었다. 개발자가 직접 핸들러 매핑과 핸들러 어댑터를 만드는 일은 거의 없다.





스프링 부트가 자동 등록하는 핸들러 매핑과 핸들러 어댑터

(실제로는 더 많지만, 중요한 부분 위주로 설명하기 위해 일부 생략)



HandlerMapping

0 = RequestMappingHandlerMapping : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
1 = BeanNameUrlHandlerMapping : 스프링 빈의 이름으로 핸들러를 찾는다.



HandlerAdapter

0 = RequestMappingHandlerAdapter : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
1 = HttpRequestHandlerAdapter : HttpRequestHandler 처리
2 = SimpleControllerHandlerAdapter : Controller 인터페이스(애노테이션X, 과거에 사용) 처리

핸들러 매핑도, 핸들러 어댑터도 모두 순대로 찾고 만약 없으면 다음 순서로 넘어간다.





1. 핸들러 매핑으로 핸들러 조회

1. HandlerMapping을 순서대로 실행해서, 핸들러를 찾는다.
2. 이 경우 빈 이름으로 핸들러를 찾아야 하기 때문에 이름 그대로 빈 이름으로 핸들러를 찾아주는 BeanNameUrlHandlerMapping가 실행에 성공하고 핸들러인 OldController를 반환한다.



2. 핸들러 어댑터 조회

1. HandlerAdapter의 supports()를 순서대로 호출한다.
2. SimpleControllerHandlerAdapter가 Controller 인터페이스를 지원하므로 대상이 된다.

3. 핸들러 어댑터 실행

1. 디스패처 서블릿이 조회한 SimpleControllerHandlerAdapter를 실행하면서 핸들러 정보도 함께 넘겨준다.
2. SimpleControllerHandlerAdapter는 핸들러인 OldController를 내부에서 실행하고, 그 결과를 반환한다.





정리 - OldController 핸들러 매핑, 어댑터

OldController를 실행하면서 사용된 객체는 다음과 같다.

HandlerMapping = BeanNameUrlHandlerMapping

HandlerAdapter = SimpleControllerHandlerAdapter





HttpRequestHandler

핸들러 매핑과, 어댑터를 더 잘 이해하기 위해 Controller 인터페이스가 아닌 다른 핸들러를 알아보자.

HttpRequestHandler 핸들러(컨트롤러)는 서블릿과 가장 유사한 형태의 핸들러이다.





HttpRequestHandler

public interface HttpRequestHandler {
    void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException;
}

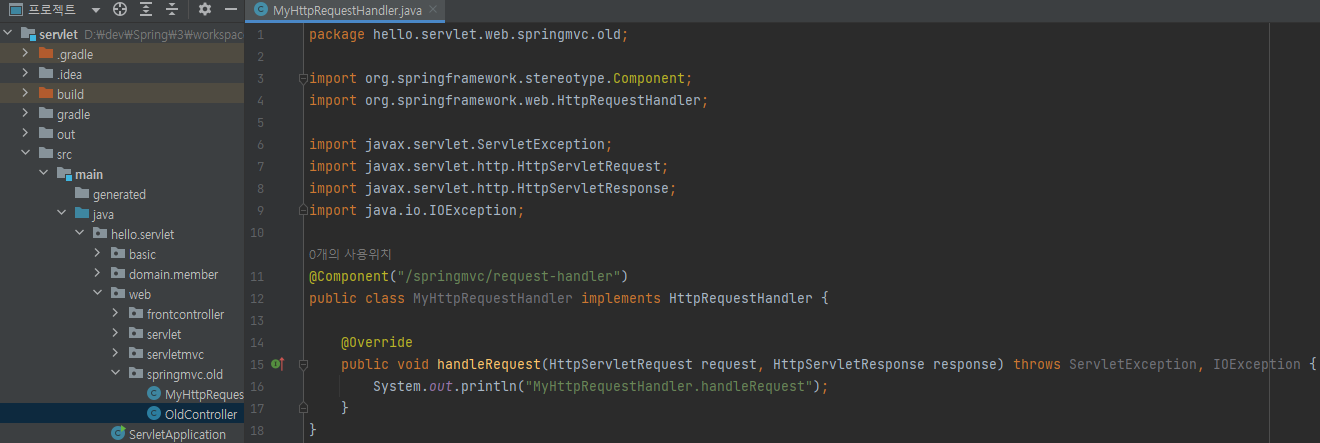

MyHttpRequestHandler

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.HttpRequestHandler;

import javax.servlet.ServletException;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;

@Component("/springmvc/request-handler")
public class MyHttpRequestHandler implements HttpRequestHandler {

    @Override
    public void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        System.out.println("MyHttpRequestHandler.handleRequest");
    }
}





실행

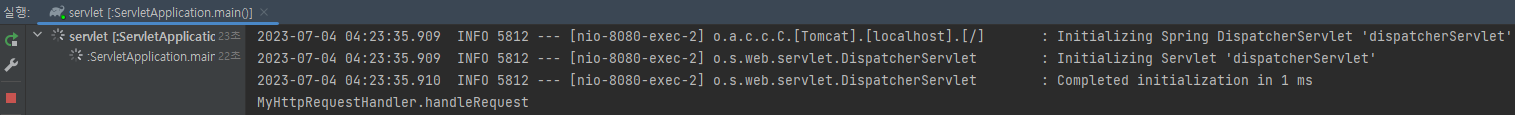

결과





1. 핸들러 매핑으로 핸들러 조회

1. HandlerMapping을 순서대로 실행해서, 핸들러를 찾는다.
2. 이 경우 빈 이름으로 핸들러를 찾아야 하기 때문에 이름 그대로 빈 이름으로 핸들러를 찾아주는 BeanNameUrlHandlerMapping가 실행에 성공하고 핸들러인 MyHttpRequestHandler를 반환한다.



2. 핸들러 어댑터 조회

1. HandlerAdapter의 supports()를 순서대로 호출한다.
2. HttpRequestHandlerAdapter가 HttpRequestHandler 인터페이스를 지원하므로 대상이 된다.



3. 핸들러 어댑터 실행

1. 디스패처 서블릿이 조회한 HttpRequestHandlerAdapter를 실행하면서 핸들러 정보도 함께 넘겨준다.
2. HttpRequestHandlerAdapter는 핸들러인 MyHttpRequestHandler를 내부에서 실행하고, 그 결과를 반환한다.





정리 - MyHttpRequestHandler 핸들러 매핑, 어댑터

MyHttpRequestHandler를 실행하면서 사용된 객체는 다음과 같다.

HandlerMapping = BeanNameUrlHandlerMapping

HandlerAdapter = HttpRequestHandlerAdapter





@RequestMapping

조금 뒤에서 설명하겠지만, 가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMappingHandlerMapping, RequestMappingHandlerAdapter이다.

@RequestMapping의 앞글자를 따서 만든 이름인데, 이것이 바로 지금 스프링에서 주로 사용하는 애노테이션 기반의 컨트롤러를 지원하는 매핑과 어댑터이다. 실무에서는 99.9% 이 방식의 컨트롤러를 사용한다.





뷰 리졸버

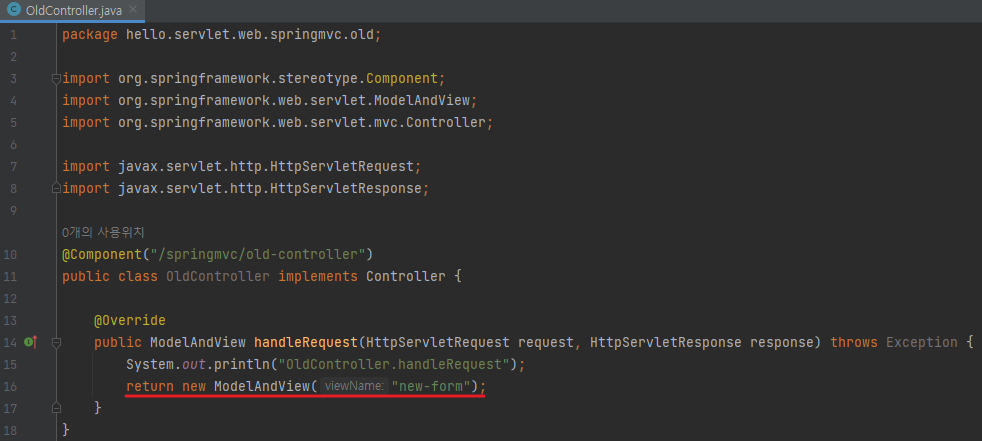

OldController - View 조회할 수 있도록 변경

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Component("/springmvc/old-controller")
public class OldController implements Controller {

    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        System.out.println("OldController.handleRequest");
        return new ModelAndView("new-form");
    }
}

return new ModelAndView("new-form"); 추가





실행

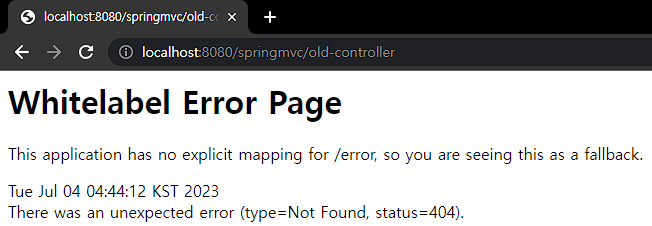

뷰를 못 찾아서 오류 페이지 -> 뷰 리졸버를 만들어 줘야 됨

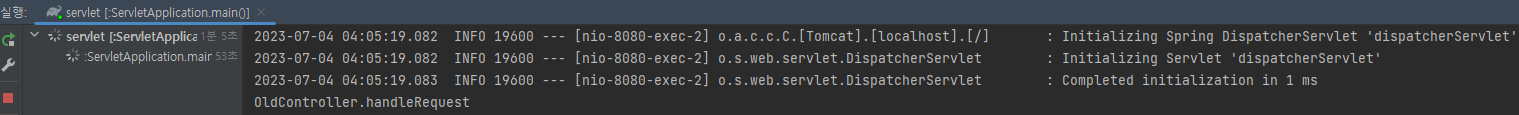

결과

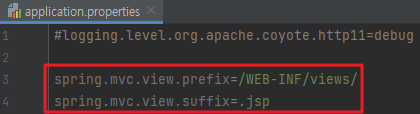

application.properties

#logging.level.org.apache.coyote.http11=debug

spring.mvc.view.prefix=/WEB-INF/views/
spring.mvc.view.suffix=.jsp

spring.mvc.view.prefix=/WEB-INF/views/ 추가
spring.mvc.view.suffix=.jsp 추가





뷰 리졸버 - InternalResourceViewResolver

스프링 부트는 InternalResourceViewResolver라는 뷰 리졸버를 자동으로 등록하는데, 이때 application.properties에 등록한 spring.mvc.view.prefix, spring.mvc.view.suffix 설정 정보를 사용해서 등록한다.

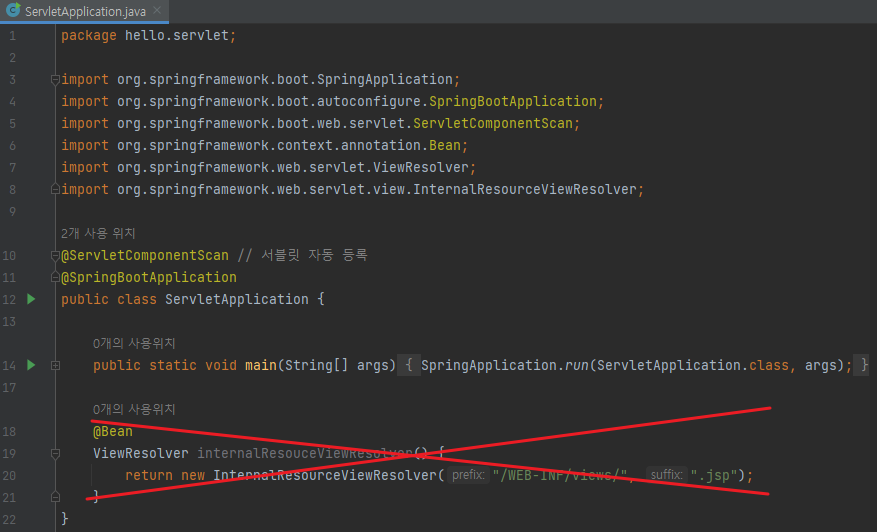

위 사진처럼 코드를 작성해야 하지만 스프링 부트가 자동으로 해주기 때문에 필요 없음

참고로 권장하지는 않지만 설정 없이 다음과 같이 전체 경로를 주어도 동작하기는 한다.

return new ModelAndView("/WEB-INF/views/new-form.jsp");

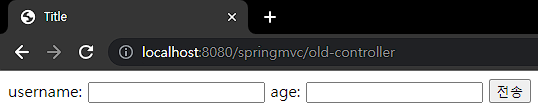

실행





뷰 리졸버 동작 방식

스프링 MVC 구조





스프링 부트가 자동 등록하는 뷰 리졸버

(실제로는 더 많지만, 중요한 부분 위주로 설명하기 위해 일부 생략)

1 = BeanNameViewResolver : 빈 이름으로 뷰를 찾아서 반환한다. (예: 엑셀 파일 생성 기능에 사용)
2 = InternalResourceViewResolver : JSP를 처리할 수 있는 뷰를 반환한다.



1. 핸들러 어댑터 호출

핸들러 어댑터를 통해 new-form이라는 논리 뷰 이름을 획득한다.



2. ViewResolver 호출

• new-form이라는 뷰 이름으로 viewResolver를 순서대로 호출한다.
• BeanNameViewResolver는 new-form이라는 이름의 스프링 빈으로 등록된 뷰를 찾아야 하는데 없다.
• InternalResourceViewResolver가 호출된다.



3. InternalResourceViewResolver

이 뷰 리졸버는 InternalResourceView를 반환한다.



4. 뷰 - InternalResourceView

InternalResourceView는 JSP처럼 포워드 forward()를 호출해서 처리할 수 있는 경우에 사용한다.



5. view.render()
view.render()가 호출되고 InternalResourceView는 forward()를 사용해서 JSP를 실행한다.



참고
InternalResourceViewResolver는 만약 JSTL 라이브러리가 있으면 InternalResourceView를 상속받은 JstlView를 반환한다. JstlView는 JSTL 태그 사용시 약간의 부가 기능이 추가된다.



참고
다른 뷰는 실제 뷰를 렌더링하지만, JSP의 경우 forward() 통해서 해당 JSP로 이동(실행)해야 렌더링이 된다. JSP를 제외한 나머지 뷰 템플릿들은 forward() 과정 없이 바로 렌더링 된다.



참고
Thymeleaf 뷰 템플릿을 사용하면 ThymeleafViewResolver를 등록해야 한다. 최근에는 라이브러리만 추가하면 스프링 부트가 이런 작업도 모두 자동화해준다.
